一、概述
    自从氧化锌避雷器在我国电力系统中广泛应用以来，曾发生过不少事故，有些严重事故甚至引起长时间停电和其它大型电力设备的严重损坏，造成重大的财产损失，具不完全统计，无论国产与进口避雷器的事故率都在千分之几以上，其事故的主要原因是产品质量问题，如密封不良，避雷器受潮而导致损坏，还有阀片质量差，参数设计不合理，污秽性能和电位分位性能差等原因，避雷器额定电压低，荷电率高，导致避雷器持续运行电压下泄漏电流增大而损坏。
JCQ-3型避雷器在线监测器，是专为在线监测避雷器运行质量而设计的新型监测器。可以记录避雷器的动作次数及在线监测避雷器的漏电流，从而可提前发现事故隐患，避免发生事故。
二、结构特点
    JCQ-3型避雷器在线监测器，是将新型氧化锌阀片、特制取样器、高性能电磁计数器、毫安表等密封在圆形不锈钢壳内。外壳密封良好，美观耐腐蚀。
三、主要电气性能

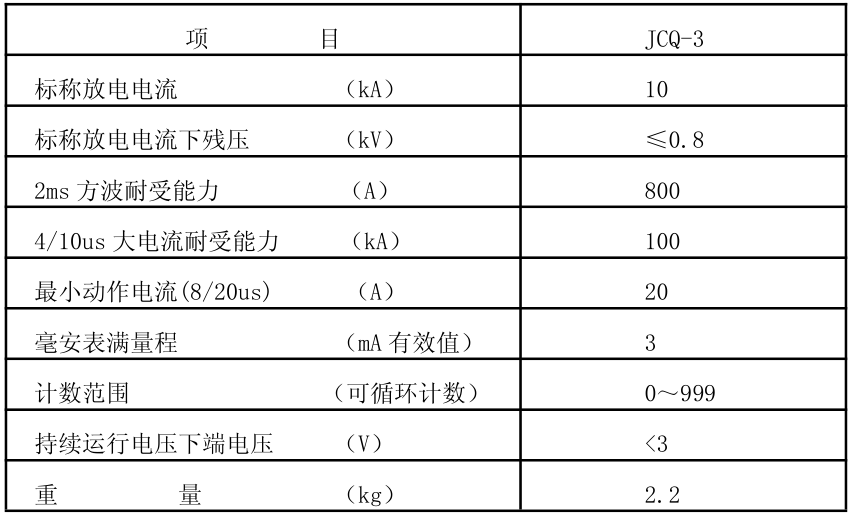

    由于采用了新型氧化锌阀片，额定电流下残压低，方波通流能力大，持续运行电压下阻抗高，耐工频过电流能力大等特点。电气性能如下表所示：

四、产品应用范围
    JCQ-3型避雷器在线监测器适用于220kV及以下电力系统各种避雷器；如需在更高电压等级下使用，定货时需说明。
五、产品检验方法
    1、计数器动作性能检验：
    用摇表或其它直流电源向一个10uf电容器充电至300－600V，然后向计数器两端放电，计数器应可靠动作、毫安表指针应摆动，则监测器合格。
    2、电流测量回路的检验：
    A、一般检验：用数字万用表，置二极管档，两表笔接监测器两端，毫安表应指示几百微安。

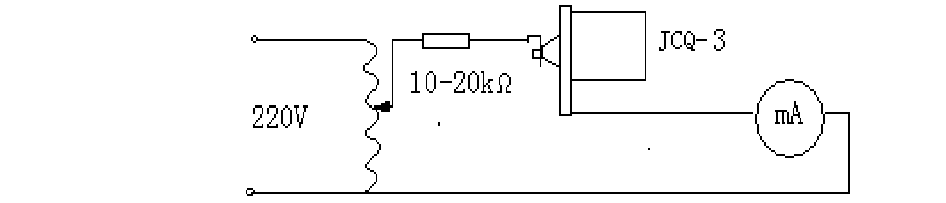

    B、精确检验：用单相调压器，输出端通过10-20kΩ电阻与监测器、交流毫安表串联。升压，两表指示值应一致。


六、外形结构及安装尺寸
    JCQ-3型避雷器在线监测器外型美观，具有良好的耐腐蚀性和电磁屏蔽作用。高压出线端从后面通过小瓷套引出，正面有较大玻璃窗便于观测。适用于户内外安装，安装尺寸如下图所示，与JS-8型计数器相同，安装时，用M10×30螺栓，将监测器安装在避雷器底座附近，便于观测的平示位置上，并作为接地端。然后高压出线端用M10×30螺栓和母线连接在避雷器下端法兰上。安装时注意，涂有红漆的M10螺母不得随意松动，以免破坏密封。
七、用户须知
    1、监测器投入运行后，应观察三相毫安表的指示值是否一致。若偏差大，或者运行一段时间后发现某相漏电流大（下雨天除外）而运行电压正常时，应考虑漏电流大的避雷器可能已出现异常，应及时采取措施。一般情况下，毫安表的指针应在表盘绿色区域内属正常。由于避雷器的电压等级不同，生产厂避雷器的参数不同，严格判断避雷器是否正常时应根据电流值的大小。
    2、监测器投入运行后，应记录下计数器的初值，以计算避雷器的动作次数。
    3、监测器运行1－2年后，应进行一次简易现场检测，检测动作性能时参阅第五部分。
    4、从线路中取下监测器时，应用导线将避雷器接地端可靠接地，再拆下监测器。
    5、大量进货时，我公司可配备专用JST型动作试验器。

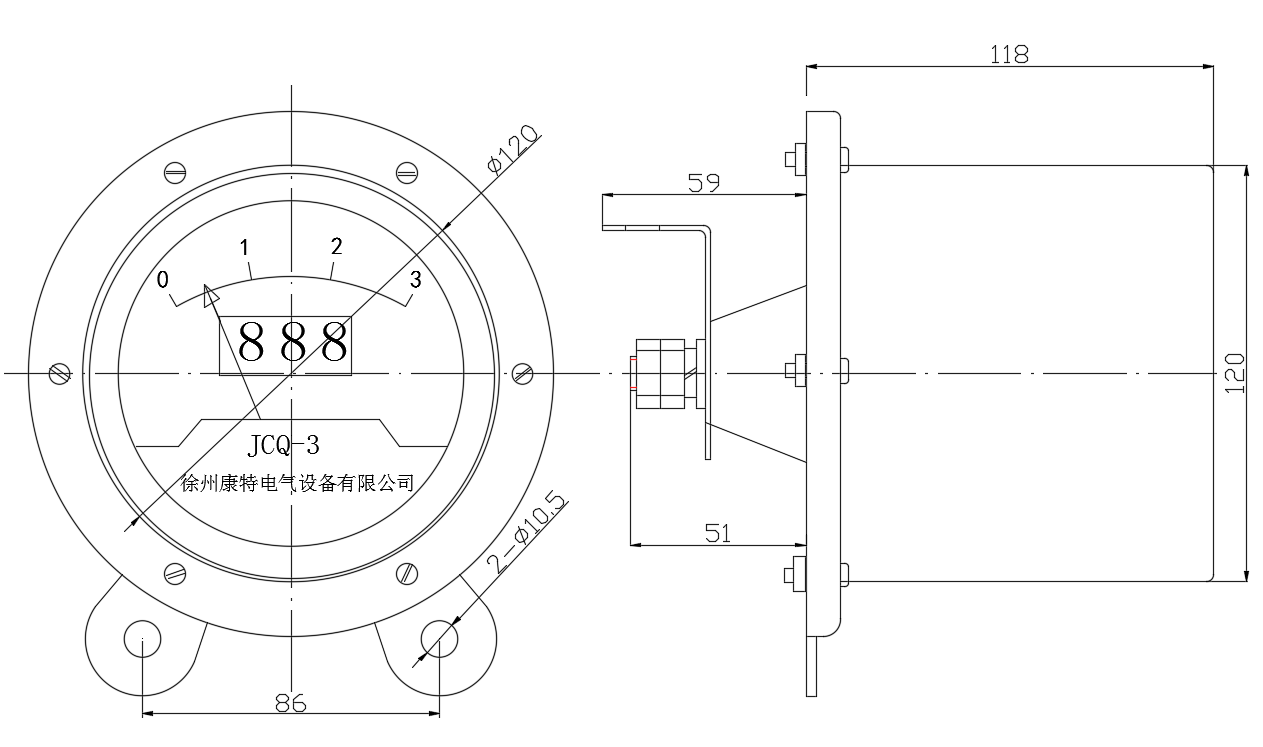

外形结构简图：
