一、主要功能
1.在线监测线路短路故障、接地故障、过流、断线、偷盗、节点温度、负荷电流、缺相、停电、送电、线路带电指示、配变监测、用户分界故障终端、采集线路实时数据、覆冰监测、风速监测、开关兼容等。
2.监测线路负荷电流,并在系统中心显示电流变化的曲线。
3.监测架空线路、电缆线路或节点的温度。
4.可以作为供电线路维护智能巡检系统,监测维护人员是否按时对所辖线路巡检。
5.软硬件具有双向传输功能,因此可以在计算机终端随时调传查看现场最新数据。
6.可以根据用户需求,监测线路其他参数。
7.遥测(遥测信息): 远程测量。采集并传送运行参数,包括各种电气量(线路上的电流、频率、温度等量值) 和负荷潮流等。
遥信(遥信信息): 远程信号。 当出现故障时,采集并传当前状态信息返回中心确认状态。
遥调(遥调信息): 远程调节。 接受并执行遥调命令,对远程的控制量设备进行远程调试。
二、检测原理
1. 配电架空线路
1.1 短路故障检测
(1)It≥300A It为突变量电流启动值
(2)△I≥0.5I0 △I为电流变化率,I0为短路前线路电流
(3)I=0 I为线路故障后电流
(4)0.02S≤△T≤3S △T为电流突变时间
1.2接地故障检测
检测零序电流大于15A(可以设定)
2. 配电电缆线路
(1)短路故障检测:同架空线路
(2)接地故障检测:检测零序电流大于25A(可以设定)

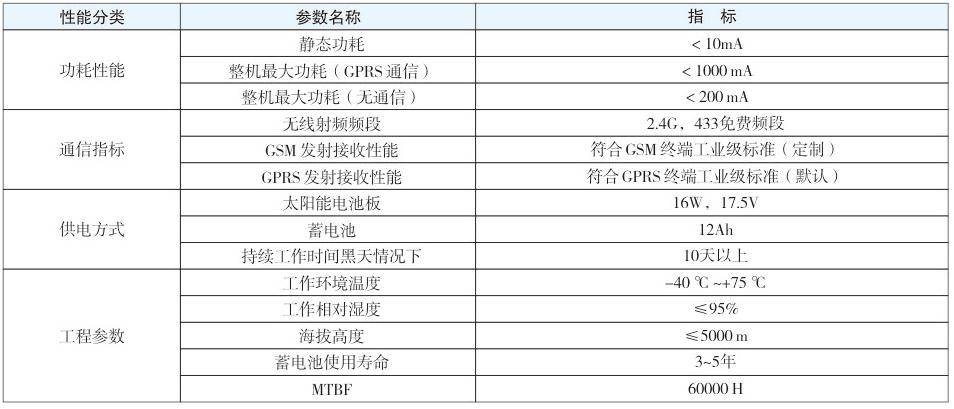

三、终端参数

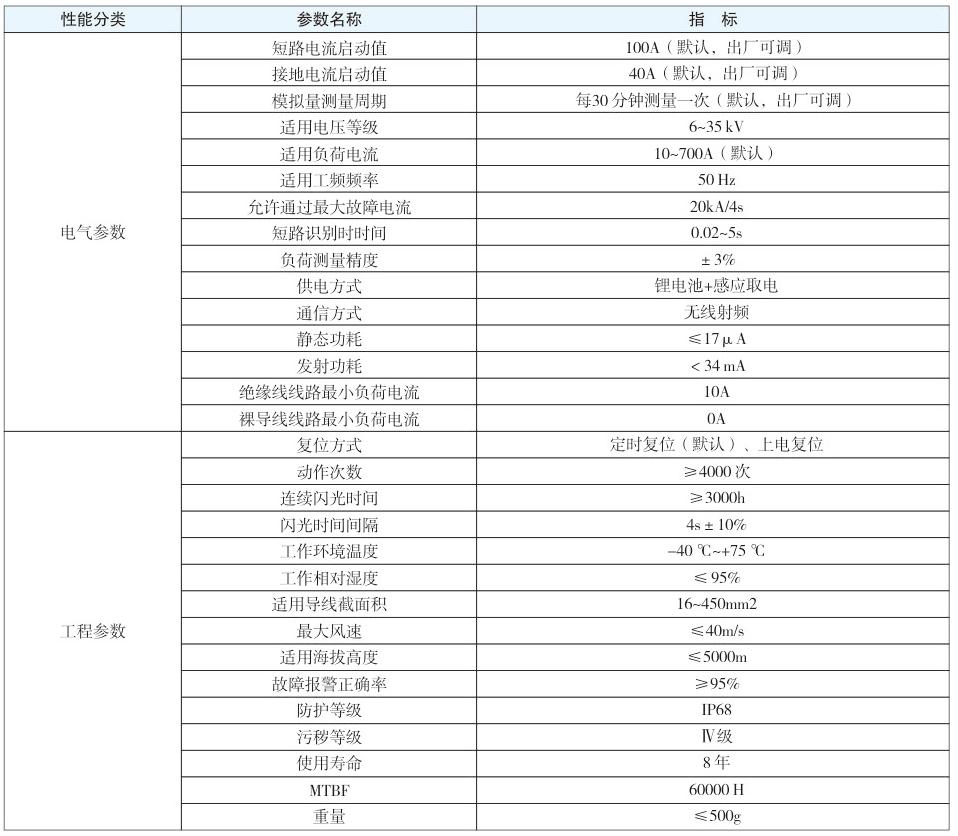

四、指示器参数
