面板型故障指示器的工作原理

一、概述

面板型故障指示器：该类故障指示器主要用于环网柜、充气柜等电缆供电系统中，具有短路电流报警指示、接地报警指示、自动复位系统、人工复位和测试等功能。一般由前面介绍的故障指示器、连接光纤和面板显示器组成，故障指示器负责检测线路的短路和接地故障，同时发出一个光脉冲信号，该信号经塑料光纤送给面板显示器，触发面板显示器内部的接收电路，从而给出闪光指示。

二、工作原理

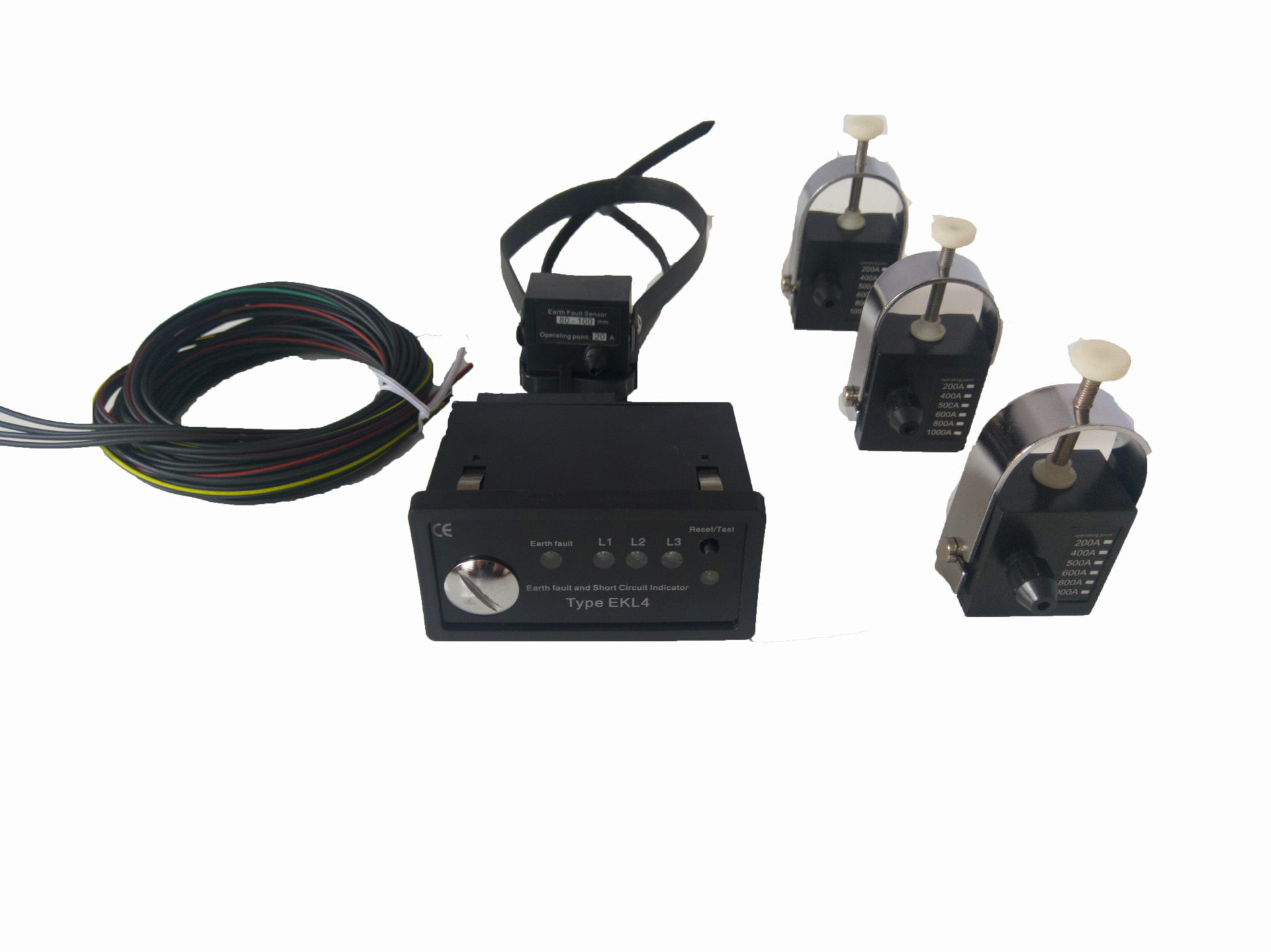

如上图所示，面板型故障指示器包含三个短路传感器、一个接地传感器、四根彩条光纤、一个主机终端。

短路传感器：依据要求设定短路电流值，出厂默认电流值为800A，可按照要求定制。依据电流感应原理，当线路中电流达到设定短路电流值时，短路传感器接收到短路故障信息，并通过彩条光纤将信号传输到主机终端，终端面板上对应相的故障指示灯报警闪烁。

接地传感器：依据要求设定接地电流值，出厂默认电流值为20A，可按照要求定制。根据接地零序电流原理，当发生接地故障时，接地传感器测得三相零序电流值超过设定值时，会将故障信息通过彩条光纤传输至主机终端，终端面板上对应的接地故障指示器灯闪烁报警。

主机终端：除了三相短路报警和接地报警，主机还备有低电量报警功能，方便客户及时了解主机电池电量信息。本公司采用超低功耗芯片，功耗低，而且使用大容量锂电池，常规使用3-5年不用更换，电池信息：容量 2700maH，电压 3.6V。另客户可选配功能：外接电源，继电器输出保护，带电检测，电缆测温，电流显示等，可依据客户要求定制。
