一、 概述
三相组合式过电压保护器（三相组合式避雷器）是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效地限制，广泛应用于保护真空开关，旋转电机，并联补偿电容器，发电厂，变电站等等，这种组合式避雷器已运行了十几年，实践证明是一种切实可行有效限制相间过电压的措施，一台组合式避雷器可起到六台普通避雷器的作用。由于避雷器内部采用了大容量氧化锌电阻片作为主要元件，它具有良好的伏安特性和吸收过电压的能力，对保护设备能提供可靠的保护，目前已广泛为电力系统所使用。
二、 执行标准
本产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》，JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、ZBK 49005-90《交流系统用有串联间隙金属氧化物避雷器》、JB/T8459-1996《避雷器产品型号编制方法》。
三、 结构特点
1． 外形结构小巧，绝缘耐高压，极大地利用和缩减了使用空间；
2． 复合外套整体模压，具有良好的密封、防爆、防潮性能，抗漏痕、抗电蚀，耐污、憎水性好；
3． 结构新颖独特，技术性能优异，电气绝缘性能好；
4． 高压电缆接线，保证绝缘强度，安装灵活 ；
5． 体积小，重量轻，节省占地，特别适合在开关柜内安装。
四、 使用条件
1． 海拔高度不大于2000m；
2． 环境温度：-40℃～+40℃；
3． 电源频率：48Hz～62Hz；
4． 长期施加在避雷器上的工频电压不超过避雷器的持续运行电压；
5． 最大风速不超过35m/s；
6． 地震烈度7度及以下地区。
五、 型号说明
依照国家标准JB/T8459-1996《避雷器产品型号编制方法》为：
HY □ □ □ □ – ( / ) X ( / )
| | | | | 1 2
| | | | | |----------|
| | | | | |___________特征数字
| | | | |___________________________设计序号
| | | |_______________________________使用场所
| | |___________________________________结构特征
| |_______________________________________标称放电电流
|___________________________________________产品型式
1．产品型式：YH-表示复合外套（老型号为HY）
2．结构特征：W-表示无间隙 C-表示串联间隙
3．使用场所：Z-表示电站型 R-表示保护并联补偿电容器 D-表示保护旋转电动机
4．特征数字：1-表示相对相的特征数字；2-表示相对地的特征数字
六．用户须知
1．投运前应测量保护器的电气参数，无间隙测量直流U1mA电压，有串联间隙测量工频放电电压，其值不能小于厂家规定值；
2. 无间隙保护器还应测量75%U1mA下的泄漏电流，其值不得大于50?A；
3．投运2年后应定期检测直流U1mA电压（或工频放电电压），并与投运前数值比较，变化率不应大于±5%；
4．运输，储存，开箱和安装时，不得强烈碰撞；
5. 用户如对保护器有特殊要求（如电缆线长度），可在订货时给予注明。
七．安装
参照外型结构图进行安装。在安装时首先用基础螺栓固定过电压保护器的塑料底座，底座直接固定在金属底板或底架上，四条高压电缆依照标注分别接在A.B.C端和接地端（或经放电计数器接地）。注意：为了接线方便，A.B.C端的接线相序可任意对调（A、B、C三个单元参数一样，使用无影响），但接地相单元必需直接接地或经放电计数器（或监测器）接地。

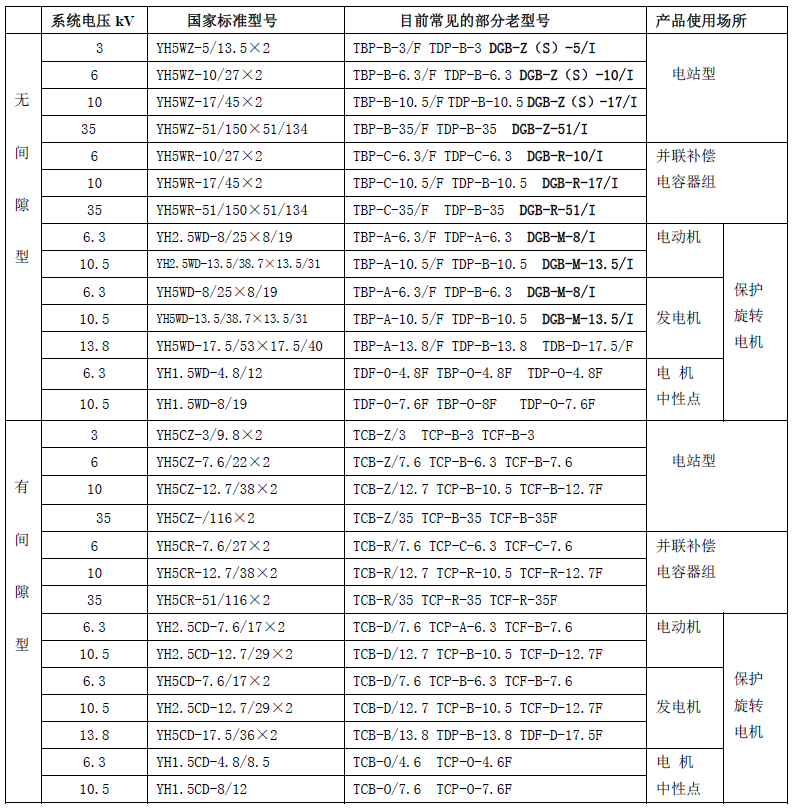

三相组合式过电压保护器型号对照表
目前三相组合式过电压保护器（三相组合式避雷器）正处于老型号与国家标准JB/T8459-1996《避雷器产品型号编制方法》型号的过渡期，为了便于广大用户对所购买的产品合理的选型，避免在使用中产生误解，我公司现将几种产品的型号及用途列于下表，供用户参照使用。
